一、產品概述

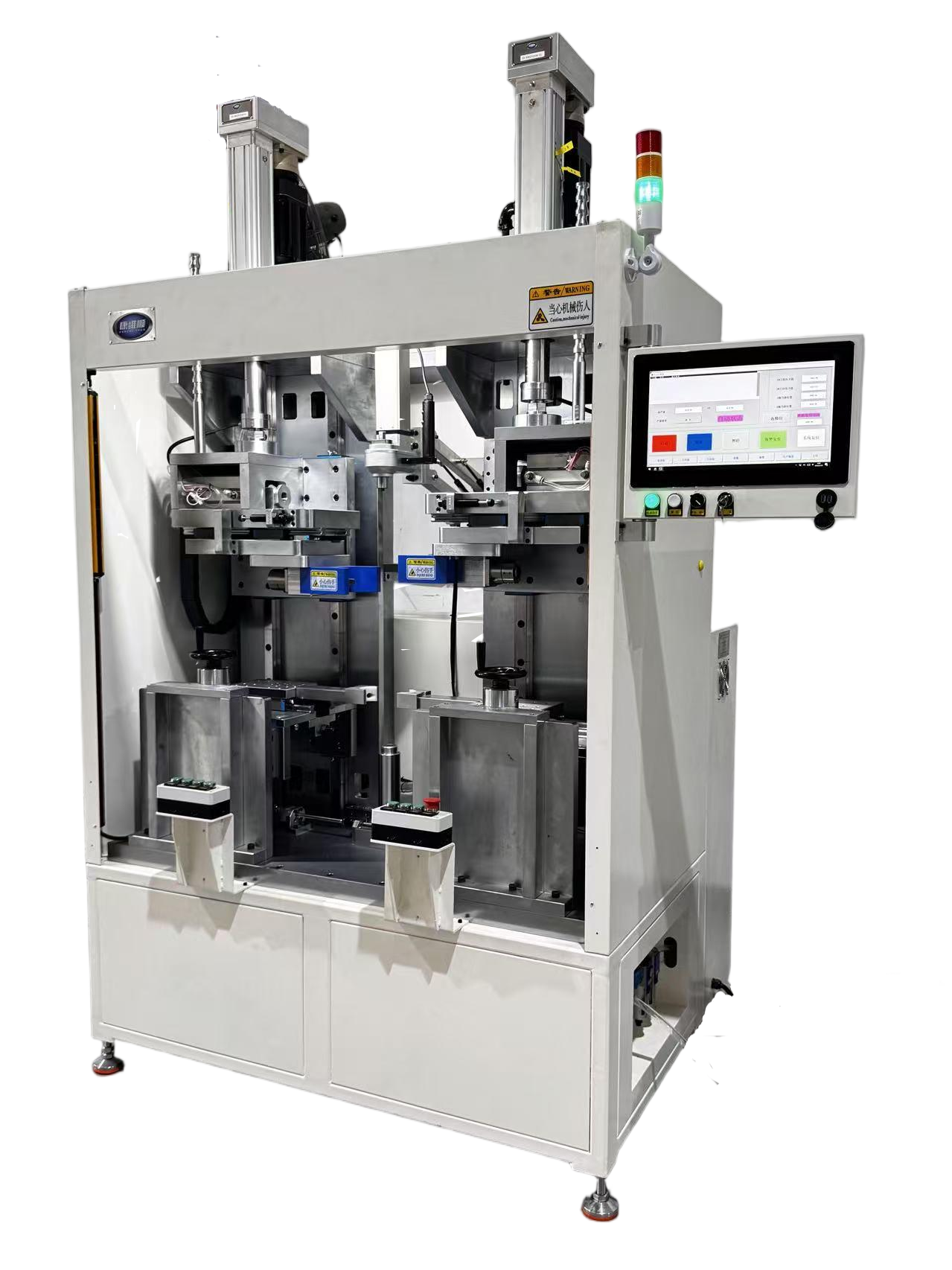

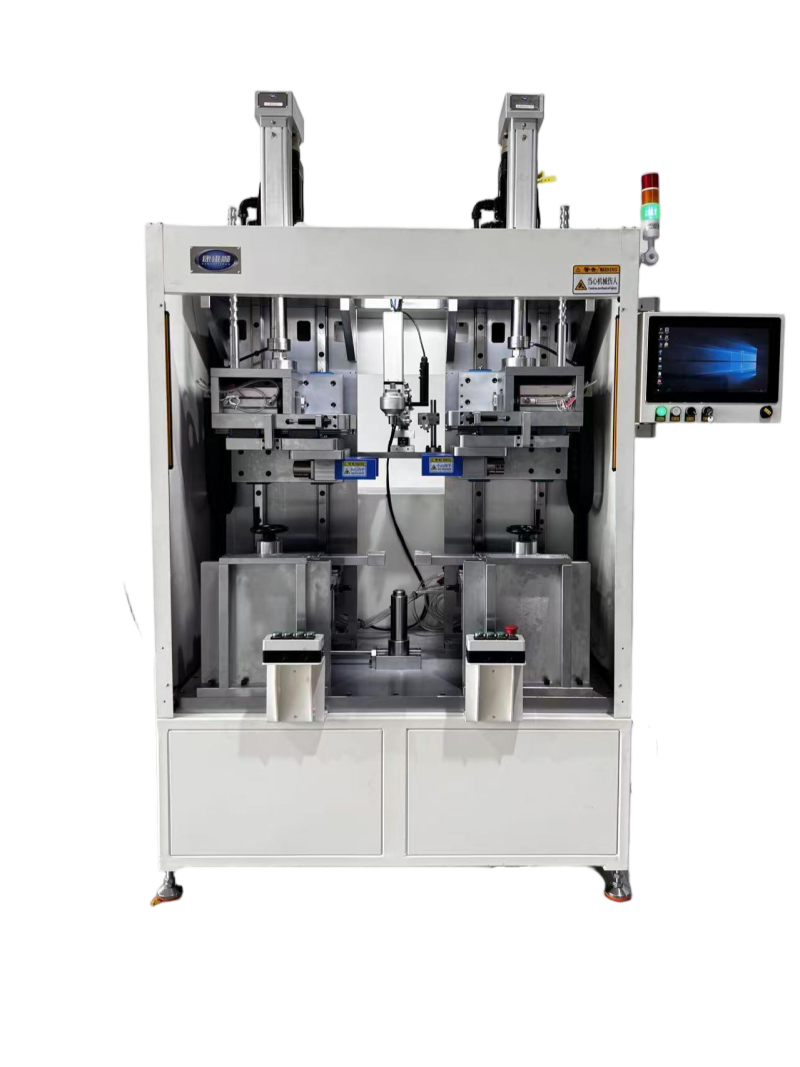

彈簧壓縮鎖緊機是專為減振器總成生產研發的專用智能化設備，關鍵功能聚焦于彈簧精確壓縮與螺母可靠鎖緊，廣泛應用于汽車減振器裝配生產線。設備采用“PLC+觸摸屏”關鍵控制架構，以伺服電缸為彈簧壓縮執行機構、伺服擰緊機（含手持伺服擰緊槍）為螺母鎖緊執行機構、氣動元件為夾緊定位機構，形成“定位-壓縮-鎖緊”的完整作業流程。

設備具備三大關鍵特性：

（1）高精度控制：手持伺服擰緊槍扭矩可在10-120N·m范圍內精確調節，伺服電缸能實現彈簧位置與壓力的精確控制，且左右伺服壓縮機構支持單獨設定起始位置，可應對壓縮起始位不等高場景，保證彈簧受力均勻；

（2）高效適配性：彈簧扶正機構升出距離可調、伺服扭力扳手中心定軸可更換，能適配不同規格減振器工件；

（3）操作安全性：配備雙手啟動按鈕、急停裝置等安全設計，確保作業過程穩定可靠，為減振器總成生產提供高精度、高效率的解決方案。

二、主要特點

1. 專用化高精度作業

• 精確壓縮控制：搭載左右兩臺獨立伺服電機驅動壓縮機構，可單獨設定壓裝起始位置，解決壓縮起始位左右不等高問題；壓縮過程中保持同步動作，確保彈簧受力均勻，結合壓力傳感器，實現壓力精度±0.5%FS、位移精度±0.05mm的精確控制。

• 可靠扭矩鎖緊：配置手持伺服擰緊槍，扭矩輸出范圍10-120N·m，支持范圍內任意設定；擰緊槍中心設定心機構，避免鎖緊螺母時活塞桿跟轉，且中心定軸具備可壓縮功能，適配不同工件裝配需求。

2. 模塊化執行機構

• 缸體固定機構：分叉臂銷釘固定與缸筒氣動夾緊兩部分，定位銷人工插入，缸體夾緊由氣缸驅動，確保工件裝夾穩固，避免作業中位移。

• 彈簧扶正機構：由氣缸與線性導軌組成，人工放入缸體和彈簧后，機構自動升出扶正彈簧，且升出距離可調，適配不同長度彈簧。

• 壓爪機構：氣缸驅動，工件擺放端正后人工啟動升出，配合雙手啟動按鈕觸發彈簧下壓，形成作業流程的聯動控制，提升操作規范性。

3. 安全便捷操作

• 人機交互友好：采用大尺寸觸摸屏，操作界面清晰，可實時顯示作業參數（壓力、扭矩、行程等），方便工作人員監控與調整。

• 多重安全設計：設置雙手啟動按鈕、急停按鈕，設備危險區域張貼規范安全警示標志，保障操作人員安全。

4. 靈活集成與低維護

• 預留集成接口：預留MODBUS TCP通訊網口，支持對接MES系統，可融入智能化產線，實現生產數據追溯與管理。

• 高可靠性部件：關鍵部件選用國優或知名品牌，降低設備故障率，減少維護成本。

三、應用領域

彈簧壓縮鎖緊機為減振器總成生產專用設備，關鍵應用于汽車制造領域的減振器裝配環節，具體包括：

• 汽車減振器缸體與彈簧的精確裝配（彈簧壓縮定位）；

• 減振器上固定件與螺母的可靠鎖緊（扭矩可控）；

• 可延伸適配其他需“彈簧壓縮+螺紋鎖緊”的精密裝配場景（如小型工程機械減振部件、軌道交通減振元件等），但需根據工件規格進行機構微調。

四、技術參數(可根據具體設備型號調整)

五、設備優勢

1. 專用性強，適配精確：專為減振器總成設計，從機構（如可更換定心軸）到參數（如扭矩、壓力范圍）均匹配減振器生產需求，無需大規模改造即可投入專用產線。

2. 雙重精確控制：同時實現“彈簧壓縮的壓力/位移控制”與“螺母鎖緊的扭矩控制”，雙維度保障裝配精度，提升減振器產品性能一致性。

3. 操作安全高效：雙手啟動、急停等安全設計降低操作風險；觸摸屏簡化操作流程，45S/個的節拍滿足中小批量到大批量生產需求。

六、售后服務

? 提供安裝調試服務，確保設備正常運行。

? 提供操作培訓，幫助客戶快速上手。

? 設立24小時售后服務熱線，快速響應客戶問題。
